Beschrijving
Deze serie spanningstransformatoren zijn eenfasige oliegevulde producten, geschikt voor vermogensmeting, spanningsbewaking en relaisbescherming in voedingssystemen met een nominale frequentie van 50 Hz of 60 Hz en een nominale spanning van 35 KV en lager.
De kern van deze serie spanningstransformatoren is gemaakt van strippen siliciumstaalplaten en is een driekolomschip. Het lichaam van de spanningstransformator wordt met ijzeren klemmen op het deksel van de doos bevestigd. Het kistdeksel is voorzien van primaire en secundaire behuizingen etc. De brandstoftank is gelast met stalen platen. Het onderste deel van de brandstoftankwand is voorzien van een aardingsbout en een olieaftapplug, en er zijn vier montagegaten aan de onderkant van de tank.
Technische data
Productprestaties voldoen aan de normen GB1207 en IEC60044-2
Nominaal isolatieniveau 40,5/95/200KV
Nominale frequentie 50 Hz of 60 Hz

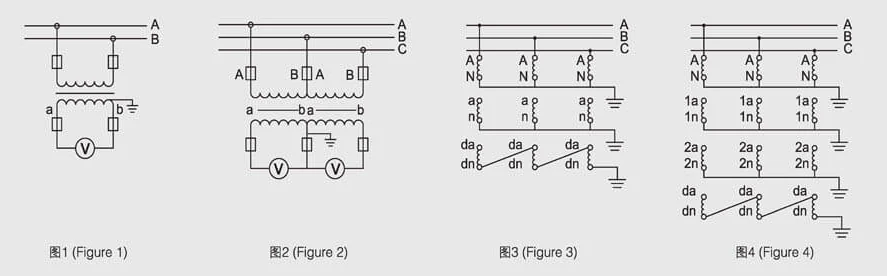

Schakelschema
